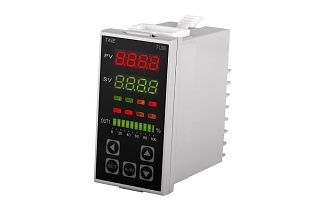

Seria FU

Opis produktu:

- algorytm PID+Fuzzy zapewnia doskonałą regulację, umożliwiając uzyskanie stabilnej temperatury przy możliwie najkrótszych czasach i najmniejszych przesterowaniach
- auto-tuning (AT) wylicza optymalne parametry regulacji bez czasochłonnych prób i ręcznego ustawiania. Możliwe jest wykonywanie AT poniżej temperatury zadanej
- dwie uszczelki zapewniają stopień ochrony od czoła IP65
- tryb działania wyjścia regulatora można wygodnie przełączać przyciskiem A/M (oprócz FU48 i FY400). Umożliwia to ręczne ustawianie poziomu wyjścia.
- różnokolorowe wskaźniki pokazują status wyjść (OUT1/OUT2), auto-tuning (AT), alarmów (AL1/AL2/AL3), ręcznego trybu wyjścia (MAN) i programu (PRO)
- poziom wyjścia wyświetlany jest na bargrafie słupkowym o rozdzielczości 10 Led-ów (oprócz FU48 i FY400)
- wysoka dokładność 0,2%, czas próbkowania: 250 ms, 14-bitowy przetwornik A/D na wejściu
- blokada dostępu: każdy parametr może być zamaskowany. Dostęp do wszystkich lub niektórych parametrów może być także "zamknięty" w celu ochrony przed niepowołanymi zmianami

Aktualizacja: 20-03-2024 (dodano nową wersję instrukcji obsługi w języku polskim)

Szczegółowe informacje i parametry:

Model		FY400/FU400/FU48	FY600	FY700/FU72	FY800/FU86	FY900/FU96
Wymiary		48 x 48 mm	96 x 48 mm	72 x 72 mm	48 x 96 mm	96 x 96 mm
Napięcie zasilające		85-265 VAC, 24 VDC (opcja)
Częstotliwość napięcia zasilającego		50/60 Hz
Pobór mocy		ok. 6 VA
Algorytm regulacji		PID, PI, P, Wł/Wył (P=0)
Wejście		Dokładność kompensacji zimnego złącza diodą zewnętrzną: 0,1%
		Dokładność kompensacji zimnego złącza diodą wewnętrzną: 0,3%
		Czas próbkowania: 50 ms
		Termopary: K, J, R, S, B, E, N, T, W, PLII, L
		Termorezystancyjne (RTD): Pt100
		Liniowe: 0-20 mA, 4-20 mA 0-1 V, 0-2 V, 0-5 V, 0-10 V, 1-5 V, 2-10 V 0-25 mV, 0-50 mV, 0-75 mV
Wyjście	OUT1 przekaźnikowe	1A	1C	1C	1C	1C

		1A, styk NO, 5A/250VAC (AC-51), żywotność elektryczna: 100.000 przełączeń 1C, styk NO, 5A/250VAC (AC-51), żywotność elektryczna: 50.000 przełączeń 1C, styk NC, 2A/250VAC (AC-51), żywotność elektryczna: 20.000 przełączeń
	OUT2 przekaźnikowe	1A, styk NO, 5A/250VAC (AC-51), żywotność elektryczna: 100.000 przełączeń
	SSR	Wł. 24V/Wył. 0V/maks. 20mA, zabezpieczenie przeciwzwarciowe
	Liniowe	0-20mA, 4-20mA, 0-5V, 0-10V, 1-5V, 2-10V
Alarm 1		1A	1C	1A	1C	1C
		1A, styk NO, 5A/250VAC (AC-51), żywotność elektryczna: 100.000 przełączeń 1C, styk NO, 5A/250VAC (AC-51), żywotność elektryczna: 50.000 przełączeń 1C, styk NC, 2A/250VAC (AC-51), żywotność elektryczna: 20.000 przełączeń
Alarm 2		1A, styk NO, 5A/250VAC (AC-51), żywotność elektryczna: 100.000 przełączeń
Alarm 3		---	1A	1A	1A	1A
		1A, styk NO, 5A/250VAC (AC-51), żywotność elektryczna: 100.000 przełączeń
Re-transmisja		Sygnał: 0-20mA, 4-20mA, 0-5V, 0-10V, 1-5V, 2-10V Parametr: SV, PV Dokładność: 0,1% Rozdzielczość: 14 bitów
Rezystancja izolacji		10 Mohm lub więcej pomiędzy wejściem a masą przy 500 VDC 10 Mohm lub więcej pomiędzy wyjściem a masą przy 500 VDC
Wytrzymałość dielektryczna		1000 VAC w czasie 1 minuty pomiędzy wejściem a masą 1500 VAC w czasie 1 minuty pomiędzy wyjściem a masą
Zakres temperatur		0-65^oC
Zakres wilgotności		20-90% RH
Waga		150 g		225 g	225 g	300 g
Wysokość cyfr wyświetlaczy		PV: 8 mm		PV: 14 mm	PV: 8 mm	PV: 14 mm
		SV: 8 mm		SV: 10 mm	SV: 8 mm	SV: 10 mm
Wyjście 2		Grzanie lub chłodzenie (działanie odwrotne do OUT1) Przekaźnik (1 NO/8 A/250 VAC), SSR (24 VDC/20 mA), 4-20 mA, 0-20 mA, 0-5 V, 0-10 V, 1-5 V, 2-10 V
Alarm 2		1 NO		przełączny	przełączny	przełączny
Alarm 3		-		1 NO	1 NO	1 NO
Komunikacja		Protokół: MODBUS RTU, MODBUS ASCII, TAIE RS485 TTL Szybkość: 2400, 4800, 9600, 19200, 38400 Bity danych: 8, bity stopu: 1 lub 2, 1 bit startu, parzystość lub nieparzystość
Wodo- i pyłoszczelność		IP65
Programowalny RAMP/SOAK		2 wzorce po 8 segmentów każdy Po połączeniu obu wzorców można uzyskać 16 segmentów
