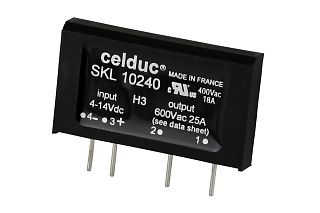

Seria SKL-SKLD
Opis produktu:
- producent: CELDUC Relais (Francja)
- elementy mocy o prądach znamionowych od 16 do 75 A
- wymagają zewnętrznego radiatora w celu osiągniecia mocy znamionowej
- technologia DCB (Direct Copper Bonding)
- nominalne prądy przełączane zależą od wymiarów radiatora i są ograniczone przez przekrój ścieżek obwodu drukowanego (przeważnie 25/30 A)
- nowa generacja przekaźników SKL została specjalnie opracowana na potrzeby sterowania grzaniem, lampami jarzeniowymi i silnikami o dużych prądach rozruchowych
- zastosowania: silniki, transformatory, urządzenia dla przemysłu spożywczego (do zaparzania kawy, w piecach do pizzy), do lamp (suszenie lampami na podczerwień, sygnalizacja uliczna, oświetlenie w teatrze), sprzęt medyczny
Szczegółowe informacje i parametry:
| Nr. | Oznaczenie | Prąd znamionowy | Napięcie wyjściowe | Sterowanie | Opis |
| 1 | SKL10120 | 16 A | 12-280 VAC | 4-14 VDC | Z |
| 2 | SKL20120 | 16 A | 12-280 VAC | 8-32 VDC | Z |
| 3 | SKL10220 | 25 A | 12-280 VAC | 4-14 VDC | Z |
| 4 | SKL20220 | 25 A | 12-280 VAC | 8-32 VDC | Z |
| 5 | SKL10240 | 25 A | 24-600 VAC | 4-14 VDC | Z |
| 6 | SKL20240 | 25 A | 24-600 VAC | 8-32 VDC | Z |
| 7 | SKL20241 | 25 A | 24-600 VAC | 8-32 VDC | R |
| 8 | SKL10260 | 25 A | 24-690 VAC | 4-14 VDC | R |
| 9 | SKL10521 | 50 A | 12-280 VAC | 3-14 VDC | R |
| 10 | SKL10540 | 50 A | 24-600 VAC | 4-14 VDC | Z |
| 11 | SKL10560 | 50 A | 24-690 VAC | 4-14 VDC | Z |
| 12 | SKL20740 | 75 A | 24-600 VAC | 8-32 VDC | Z |
| 13 | SKLD11006 | 10 A | 7-36 VDC | 3-10 VDC | DC |
| 14 | SKLD31006 | 10 A | 7-36 VDC | 7-30 VDC | DC |
Z - załączanie w zerze; R - załączanie przypadkowe; DC - przekaźnik prądu stałego
